Inspeção Não Disruptiva de Dutos

Solução de Integridade

Embora os pigs instrumentados sejam a ferramenta mais comum de inspeção in-line, a grande maioria dos dutos não são pigáveis; seja por bloqueios geométricos gerados por alguma falha, válvulas que não se abrem completamente, baixas pressões/vazões, ausência de lançadores e recebedores, alterações de diâmetro ou mesmo pelo desconhecimento do traçado/condições da linha: há diversos fatores que impedem uma passagem dessas tradicionais ferramentas. Por conta disso, há diversas indústrias, tais como a parte de adutoras, hidro e mineração dentre outras indústrias tradicionais: todas utilizam dutos de longa distância, que anteriormente não eram atendidos por não terem os requisitos mínimos para as inspeções instrumentadas.

Para adutoras e dutos não pigáveis, temos uma solução inovadora. Tratam-se de serviços de inspeção interna, através de pequenas esferas inovadoras chamadas Pipers®.

Os Pipers® da INGU estão aqui para trazer uma solução de integridade para estes nichos.

Pipers® Ferramenta para Inspeção Não Disruptiva de Dutos

Reproduzir vídeo sobre Pipers Inspeção não disruptiva de dutos

Benefícios

Inspecionar dutos desafiadores – Dutos pequenos, inacessíveis e não pigáveis não são mais um problema: as esferas são facilmente capazes de inspecionar dutos a partir de Ø2″, mesmo se estiverem enterrados ou em locais remotos. Indústrias que antes não possuíam acesso a tecnologias de inspeção agora são facilmente atendidas, e com o mínimo de intereferência em seu dia-a-dia.
Free – Floating – Flutuando livremente e certificado como seguro para ambientes confinados, as esferas flutuam junto com o fluido da tubulação – eles não ficarão presos, mesmo em sistemas complexos.
Todos os Materiais e Fluidos – As esferas podem ser lançados e obter dados em dutos feitos dos mais diversos materiais, tais como aço, flexsteel, concreto, ferro fundido, fibra de vidro, poliuretano e Fiberspar, e serem transportadas virtualmente em qualquer fluido. Podem ser usados em gasodutos, acoplados a um pig de limpeza.
Programas de integridade (PGI’s) simplificados – Obtenha dados de inspeção de dutos sem interromper as operações e sem intervenção humana – economizando tempo e dinheiro.

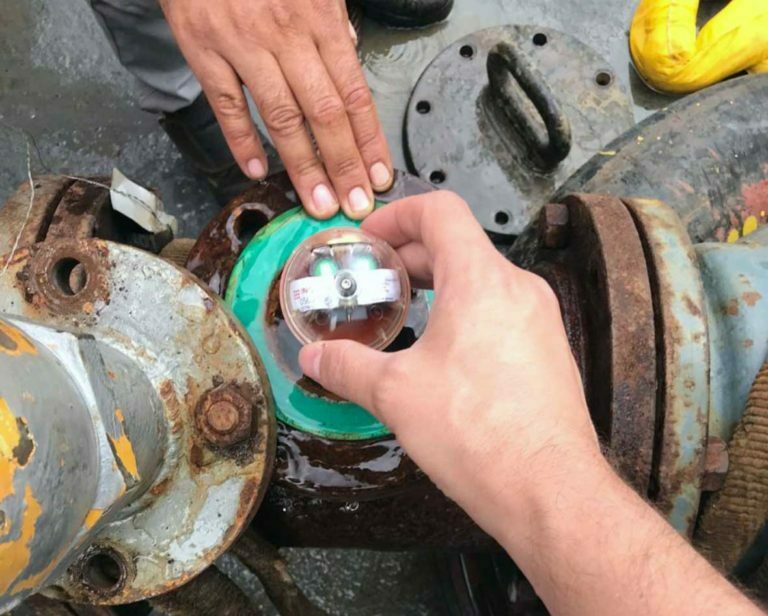

Fácil Implantação e Recebimento – A equipe Orion possui ferramentas apropriadas e testadas para o lançamento e recebimento das esferas, mesmo para aquelas tubulações que não possuam lançadores e recebedores de pigs. Uma simples ventosa de acesso pode funcionar como porta de inserção e retirada.
Mais dados com menos paradas de produção – A simplicidade e facilidade de uso significam que você pode monitorar seus dutos com mais frequência e eficiência, obtendo insights mais profundos que permitem decisões melhores e mais informadas.
Uma imagem completa do duto – Com uma única ferramenta na tubulação, obtenha detecção de vazamento, informações de pressão e geometria, depósitos e bolsões de ar, além da avaliação das condições da parede e outras informações – o que significa que você pode ter certeza da segurança de suas operações.

Dados Obtidos pela Ferramenta

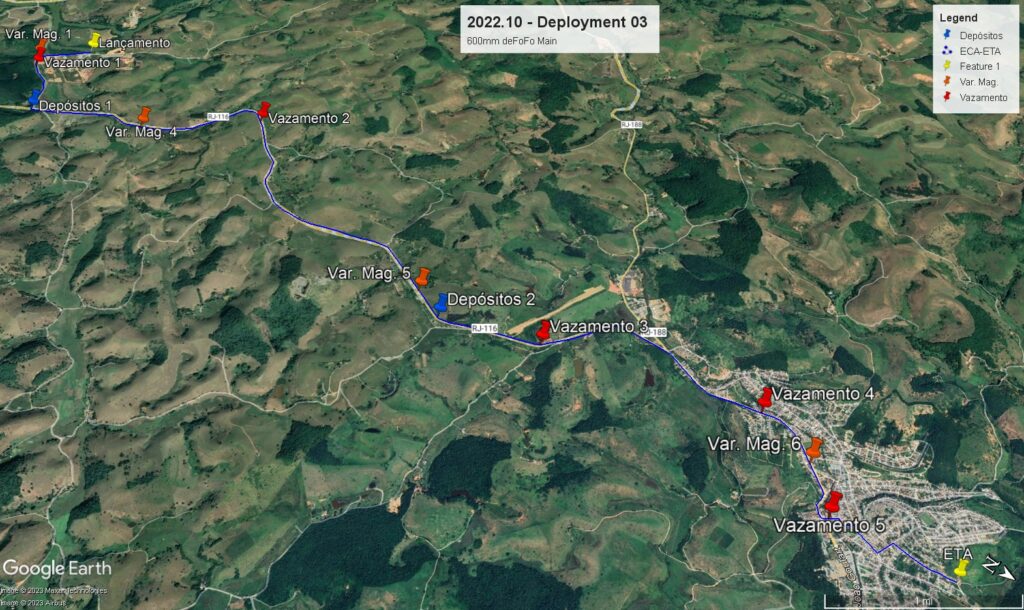

As esferas são equipadas com sensores acústicas voltadas para a detecção de vazamento. Enquanto se move através de uma tubulação, elas gravam continuamente o ruído do fluxo relativamente silencioso, o que torna o som sibilante ou acelerado característico de um vazamento facilmente distinguível; capaz de detectar vazamentos tão pequenos quanto 0,01 L/min. E por sua praticidade, podem ser rapidamente mobilizadas para detecções de vazamentos em caráter emergencial, tendo os possíveis vazamentos identificados em um mapa acessível, com coordenadas diretas como o exemplo abaixo.

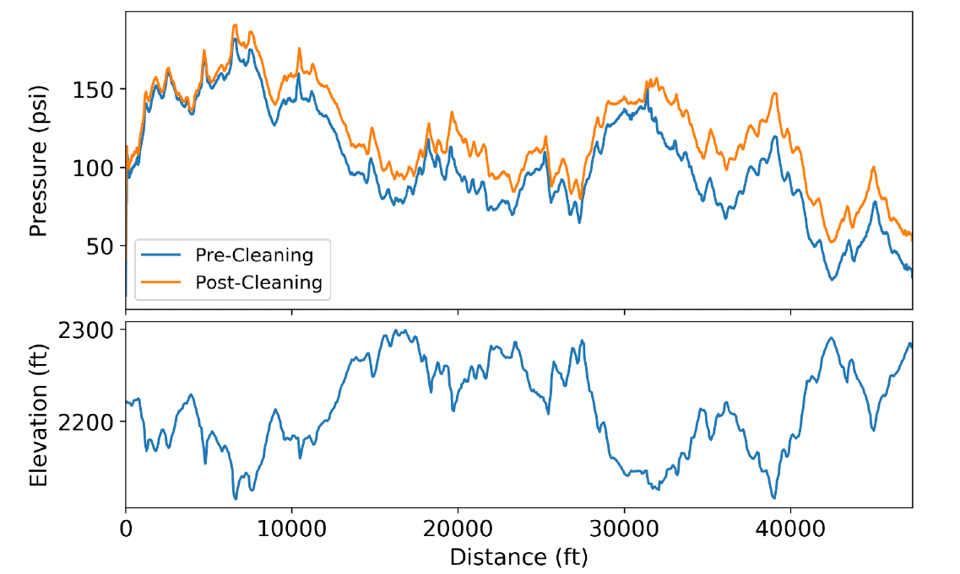

As esferas são adequadas para acessar todos os dutos, mesmo aqueles tão pequenos quanto Ø2”. Ao longo do caminho, elas rastreiam mudanças de pressão e fornecem informações valiosas sobre taxas de fluxo, perigos e bloqueios. Usadas ao longo do tempo, você pode construir um perfil preciso de áreas com problemas em potencial e identificar seções onde há acúmulos de depósitos, um problema que afeta diretamente a produção, por exemplo. Podem inclusive ser utilizadas para se mensurar a efetividade de uma campanha de limpeza, conforme a imagem abaixo.

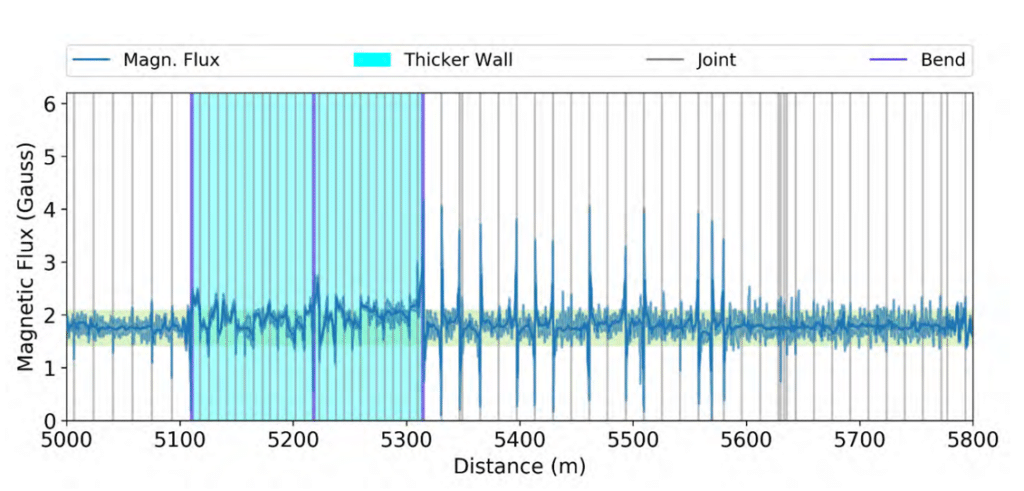

Com todo esse arsenal de dados coletados em uma única passagem, os Pipers têm se tornado uma ferramenta de monitoramento de integridade. Comparativos entre inspeções realizadas em um determinado intervalo de tempo podem detalhar as condições internas, e servir como base para avaliação da progressão de defeitos, sendo capaz de detectar variações de 1% entre dados de inspeções. Uma ferramenta para o gerenciamento da integridade e monitoramento de vida útil com excelente custo benefício.
