Tailândia: o vazamento subaquático

Pipers

Perda anual de água diagnosticada com inspeção de dutos

Introdução

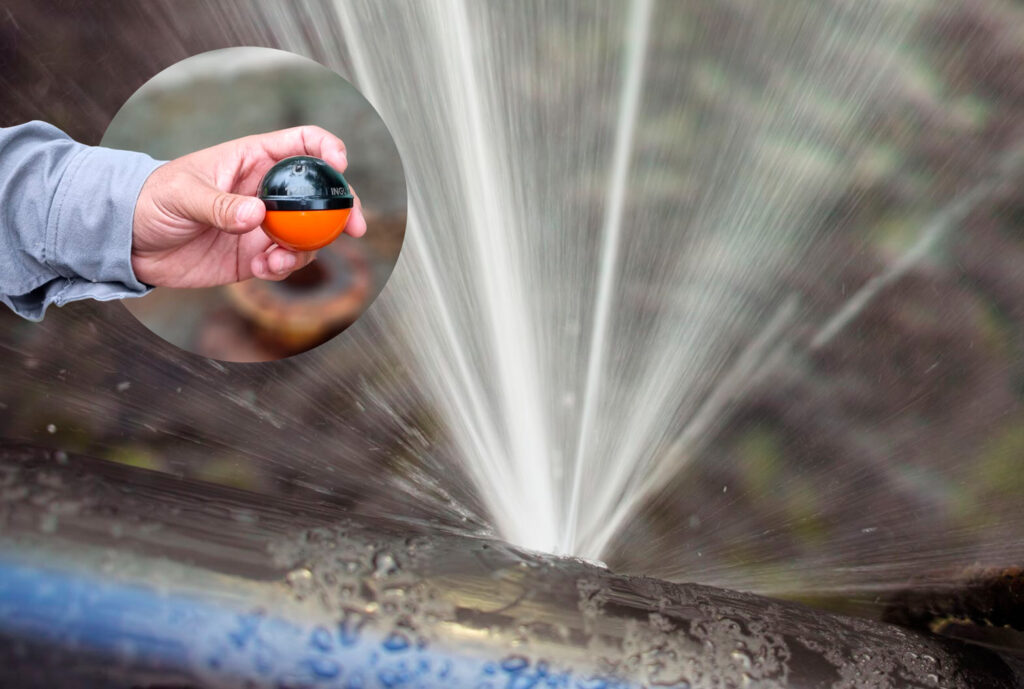

As Pipers® estão equipados com um sensor acústico de detecção de vazamentos. Ao se mover através de uma tubulação, as Pipers® registram continuamente o ruído do fluxo relativamente silencioso. Assim, cria-se uma linha de base para a intensidade sonora medida. Quando uma tubulação está vazando, o jato de líquido que passa pela rachadura ou buraco gera um som sibilante ou estridente característico. Esse som que se desvia significativamente do ruído de base em uma região localizada ao redor do vazamento. Por outro lado, se não houver alteração (ou apenas alteração gradual a longo prazo) na intensidade sonora média ao longo do comprimento da tubulação, nenhum vazamento será detectado.

Figura 1: Frequência (Hz)

Descrição do Projeto

A Autoridade Provincial de Sistemas de Água (PWA) da Tailândia tinha um problema sério: todos os anos, 30-40% da água bruta perdia-se no seu sistema de condutas de fibra de vidro. A PWA sabia que suas linhas deviam estar vazando, mas os resultados de inspeções anteriores não conseguiram explicar essas perdas significativas.

A DTS Construction, uma empresa familiar em Bangkok, implantou o Pipers® através de uma válvula de ar para inspecionar um duto de fibra de vidro de 6,6 quilômetros. Esse duto atravessava dois canais e uma estrada principal.

Figura 2: Frequência (Hz)

O INGU analisou os dados e relatou as coordenadas de um único vazamento fluindo para um dos canais. Não havia sinais visíveis de vazamento na superfície, então as equipes tiveram que percorrer a água e a vegetação circundante para confirmar pessoalmente o vazamento.

“No final, as Pipers® da INGU e a ciência de dados localizaram o vazamento a dois metros”, disse Tana Tananilgul, gerente geral da DTS Construction. “Usaremos as Pipers® novamente. O cliente ficou satisfeito com os resultados. Localizar fisicamente o vazamento de baixo d’água foi um desafio. Graças ao INGU Pipers®, só tivemos que pesquisar um alcance de +/- 10 metros em vez de um oleoduto de 6 quilômetros. Uma tarefa quase impossível de outra forma.”

Especificações do duto

Comprimento do duto6,6km
Diâmetro do duto1m
Material do dutoFibra de vidro
ConteúdoÁgua bruta
LocalicaçãoTailândia

Leia o texto original aqui.
